광컨버터의 구조

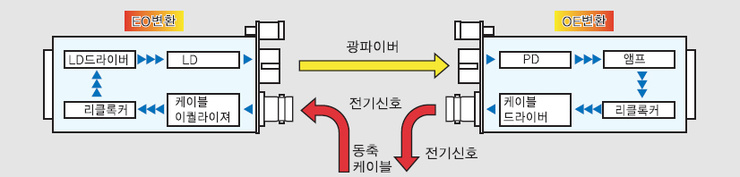

■광컨버터의 블록도

EO변환 OE변환

■케이블이퀄라이저 HD-SDI 신호는 1.5Gbps의 고속신호입니다. 동축케이블의 감쇠를 등화적으로 보상하는 것이 케이블 이퀄라이저 입니다.	■ PD 광신호를 전기신호로 변환하는 것이 PD(포트다이오드)입니다. 광 컨버터에서는 PIN-PD(핀포트다이오드)라고 하는 고속 동작의 수광다 이오드를 사용합니다. ROSA 광커넥터에서 PD의 수광부로 광신호를 유도하는 모듈이 ROSA(로사)입니다.
■ 리클록커 전송신호가 감쇠하면 지터가 증가하고 신호 오류율이 증가합니다. 그래서 PLL회로를 이용하여 입력신호와 동기한 지터가 적은 신호를 출력하는 것이 리클록커입니다.	■ 앰프 광신호를 PD에서 전기로 변환된 미약신호를 낮은 잡음으로 증폭시 킵니다. TIA(임피던스변환앰프), 리미팅앰프(포스트앰프)가 있습니다.
■ LD드라이버 반도체 레이저에는 기준값이 있 어 기준 값까지는 LED발광. 기준 값을 넘으면 레이져 발광합니다. 항상 기준 값 이하로 바이어스하 면서 중복된 입력신호에 대응하여 광출력을 얻을 수 있도록 전류 구동 하는 것이 LD드라이버입니다.	■ 케이블드라이버 출력 임피던스 75Ωμ에 맞춘 드라이버 엠프입니다.

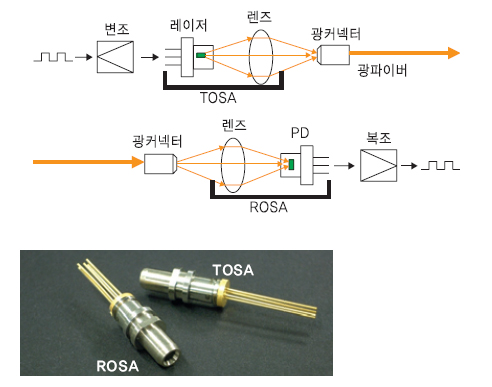

■ LD 반도체 레이저로서, 광컨버터에는 FP레이저 또는 DFB레이저를 사 용합니다. FP레이저는 넓은 광스펙틀에서도 문제가 되지않는 용도에 사용합니다. 최근에는 사무실, 가정에도 광통신이 확대되어 저렴하게 설치할 수 있게 되었습니다. 한편 DFB레이저는 광스펙틀이 매우 좁은 망을 끄집어내는 구조로 WDM에 적합합니다. TOSA LD에서 광커넥터로 광신호를 유도하는 모듈이 TOSA(토사)입니다.	[출처] 광컨버터의 구조|작성자 jayhawk
